خانه آنتن (Antenna) آنتن های UHF آنتن ثابتSIRIO-UHF مدل GPF 703 N
آنتن سیارVHF/LB-HBمدل SM48/140-SMA47/135
بازگشت به محصولات
آنتن ثابتSIRIO-UHF مدل SPO 70cm

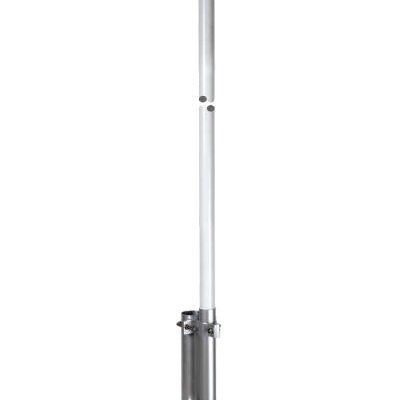

آنتن ثابتSIRIO-UHF مدل GPF 703 N

آنتن GPF 703 N یک آنتن UHF آرایه ای (Co-linear) صفحه زمینی (3×5/8ʎ Ground Plane) میباشد. با کاربرد نمودار برش (Cutting Diagram) ارائه شده در کاتالوگ آن ، این آنتن در محدوده فرکانسی 510-370 مگاهرتز عمل میکند. استفاده از فایبرگلاس، آلومینیوم ضد خوردگی، فولاد ضد زنگ و پایه ریخته گری شده آلومینیوم تحت فشار (Die-Cast) در ساخت آنتن، آن را بسیار محکم و مقاوم نموده است. نحوه انجام تنظیم آنتن در کاتالوگ آن توضیح داده شده است.

دانلود کاتالوگ

پرداخت آنلاین امن

پرداخت با کارت‌های شتاب

ارسال سریع

ارسال در کوتاه‌ترین زمان

ضمانت بازگشت کالا

ضمانت تا حداکثر ۷ روز

پشتیبانی پاسخ‌گو

پشتیبانی و مشاوره فروش
مقایسه
افزودن به علاقه مندی
شناسه محصول: A20-1-1 دسته: SIRIO, آنتن (Antenna), آنتن های UHF, ثابت (Base Station) برچسب: آنتن, آنتن موبایل
  • توضیحات
  • توضیحات تکمیلی
  • نظرات (0)
توضیحات

مشخصات آنتن:

اطلاعات الکتریکی:

  • نوع آنتن :3×5/8ʎ صفحه زمینی(Ground Plane) آرایه ای (Co-Linear)
  • محدوده فرکانس :510-370 مگاهرتزقابل تنظیم از طریق برش
  • امپدانس :50 اهم
  • تشعشع درسطح افق 360 :(H-Plane) درجه تمام جهت (Omni)
  • تشعشع درسطح قائم :(E-Plane) :عرض موج 25 درجه در 3dB-
  • زاویه تشعشع (Radiation Angle): 2- درجه
  • پلاریزاسیون :خطی – عمودی
  • بهره (Gain): 4.6 dBd ، 6.75 dBi
  • پهنای باند در SWR ≤ 2 : به نمودار مراجعه کنید
  • نسبت موج ساکن (SWR): به نمودار مراجعه کنید
  • حداکثر توان ورودی به آنتن : 200 وات
  • محافظت زمین : تمام بخشهای فلزی ازنظر dc زمین شده اند.
  • کانکتور: N  مادگی با پین مرکزی آب طلا کاری شده

 اطلاعات مکانیکی:

  • مواد : فایبرگلاس ، آلومینیوم ، برنج
  • مقاومت در برابر باد :  64 نیوتون در 150/160 کیلومتر در ساعت ، 99 مایل درساعت
  • سطح بادگیر آنتن :  0.58ft2 ، 0.055m2
  • طول : 2230mm – 7.32ft
  • وزن: 1160gr – 2.56 lb
  • طول دایره ای : 170mm – 0.56 ft
  • قطر تیرک (mast) نصب :  60-35 میلیمتر ، 1.4-2.4 اینچ







توضیحات تکمیلی
Materials

Chromed brass, Stainless Steel 17/7 PH, Nylon, Siliconic rubber

Height (approx)

92mm / 0.3 ft

Weight (approx)

SKB 901 1/4 : 240 gr / 0.53 lb
SKB 901 1/4 MAG: 20 gr / 0.49 lb

Connector

FME-female

نظرات (0)

نقد و بررسی‌ها

هنوز بررسی‌ای ثبت نشده است.

اولین کسی باشید که دیدگاهی می نویسد “آنتن ثابتSIRIO-UHF مدل GPF 703 N” لغو پاسخ

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
