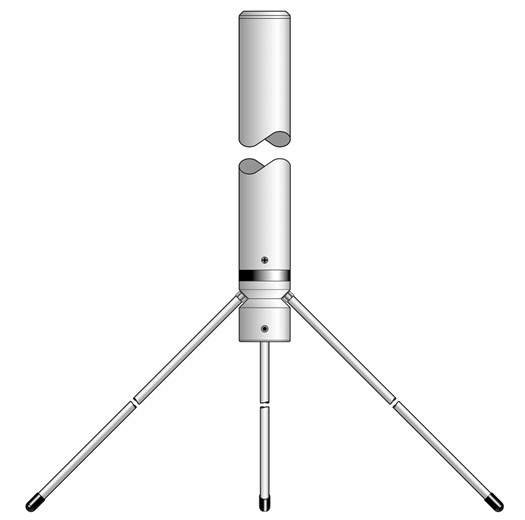

مشخصات فنی آنتن :
اطلاعات الکتریکی:
- نوع آنتن : ʎ/4 باند پهن صفحه زمین (Ground Plain)
- محدوده فرکانس : 175-145 مگاهرتز در 2 ≥ SWR
- امپدانس : 50 اهم
- تشعشع درسطح افق (H-Plane): 360 درجه تمام جهت (Omni)
- تشعشع درسطح قائم (E-Plane): عرض موج 78 درجه در 3dB –
- زاویه تشعشع: صفر درجه
- پلاریزاسیون : خطی – عمودی
- بهره (Gain) : 2/15 dBi ، 0 dBd
- حداکثرتوان ورودی به آنتن : 100 وات دردمای 30 درجه سانتیگراد
- محافظت زمین : تمام قطعات فلزی از لحاظ dc زمین شده اند.
- کانکتور: N(f)
اطلاعات مکانیکی :
- مواد : آلومینیوم آنودایز (Anodized) ، فولاد ضد زنگ ، Nylon
- فشار باد در 150 کیلومتر بر ساعت: 43 نیوتون
- سطح بادگیر آنتن: 0/06 m2
- ارتفاع: 700 میلیمتر
وزن : 1150 گرم
دیرک : قطر 40 – 36 میلیمتر
