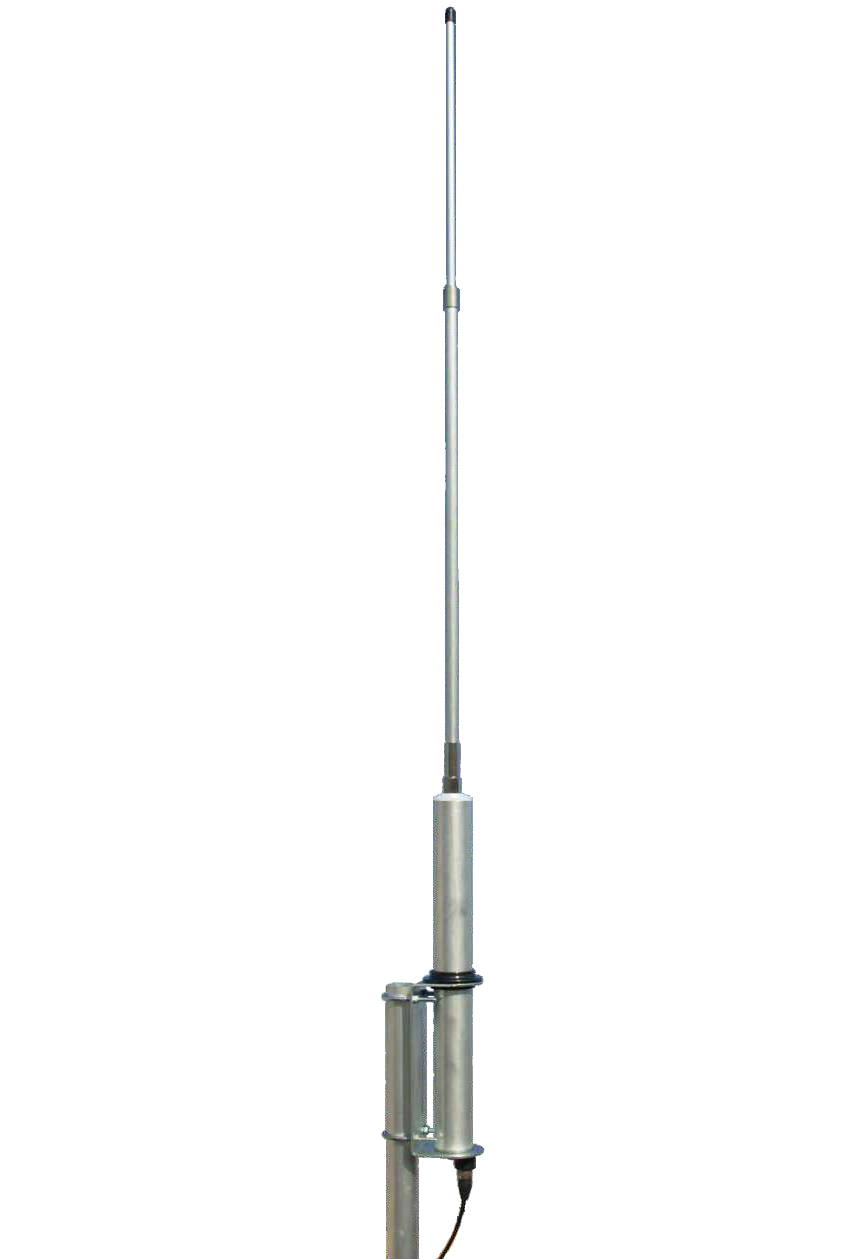

آنتن ثابت VHF-LB مدل CX 4m

مشخصات فنی آنتن :

اطلاعات الکتریکی:

• نوع آنتن : 3ʎ/4 کواکسیال J-Pole
• محدوده فرکانس :

– (68-73MHz) : CX 4-68  قابل تنظیم

– (73-78MHz) : CX 4-73  قابل تنظیم

– (78-83MHz) : CX 4-78  قابل تنظیم

– (83-88MHz) : CX 4-83  قابل تنظیم

• امپدانس : 50 اهم
• تشعشع درسطح افق (H-Plane): 360 درجه تمام جهت (Omni)
• تشعشع درسطح قائم (E-Plane): عرض موج 60 درجه در 3dB –
• زاویه تشعشع: 3 درجه
• پلاریزاسیون : خطی – عمودی
• بهره (Gain) : 2/15 dBi ، 0 dBd
• SWR : کمتر از 1/2:1
• پهنای باند :

– (بیشتر از 1/7 مگاهرتز) : CX 4-68

– (بیشتر از 2 مگاهرتز) : CX 4-73

– (بیشتر از 2/5 مگاهرتز) : CX 4-78

– (بیشتر از 2/5 مگاهرتز) : CX 4-83

• حداکثرتوان ورودی به آنتن : 500 وات
• محافظت زمین : تمام قطعات فلزی از لحاظ dc زمین شده اند.
• کانکتور: N(f) یا PL(f)

اطلاعات مکانیکی :

• مواد : آلومینیوم ، نایلون ، فولاد آبکاری با روی ، برنج

• فشار باد در 150 کیلومتر بر ساعت:

– CX 4-68 : (97N)

– (95N) :  CX 4-73

– (91N) : CX 4-78

– (90N) : CX 4-83

• مقاومت در برابر باد : 150 کیلومتر بر ساعت
• سطح بادگیر آنتن:   0/08 m²
• ارتفاع :

– (3325mm) :  CX 4-68

– (3090mm) :  CX 4-73

– (2900mm) : CX 4-78

– (2720mm) : CX 4-83

• وزن :

– (2000 گرم) :  CX 4-68

– (1920 گرم) :  CX 4-73

– (1850 گرم) : CX 4-78

– (1800 گرم) : CX 4-83

• دیرک  : قطر 42 – 35 میلیمتر
