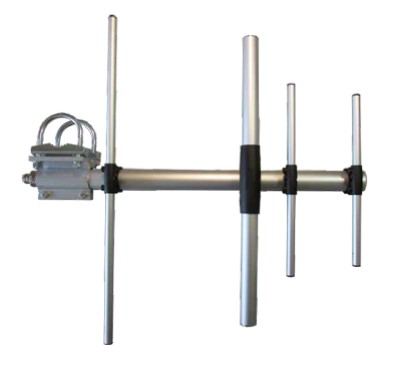

مشخصات آنتن:
اطلاعات الکتریکی:
- نوع آنتن : یاگی 4 المنت
- محدوده فرکانس : 500-300 مگاهرتز (SWR کوچکتر یا مساوی 2)
- امپدانس : 50 اهم
- تشعشع درسطح افق(H-Plane) : 150 درجه در 400 مگاهرتز
- تشعشع درسطح قائم(E-Plane) : 68 درجه در 400 مگاهرتز
- نسبت Front to back : بزرگتر از 9dB
- پلاریزاسیون : خطی – عمودی یا افقی
- بهره (Gain): 5/85 dBd ، 8 dBi
- حداکثر توان ورودی به آنتن : 150 وات
- محافظت زمین : تمام بخشهای فلزی ازنظر dc زمین شده اند.
- کانکتور: N مادگی با درپوش پلاستیکی
اطلاعات مکانیکی:
- مواد : آلومینیوم آنودایز 6063-T5 ، پلاستیک EPDM ، برنج با آب کروم
- مقاومت در برابر باد : 60 نیوتون در 150 کیلومتر در ساعت
- سطح بادگیر آنتن : 0/51ft2 ، 0/048m2
- ابعاد : 480* 600 میلیمتر
- وزن: 1300 گرم
- دمای کاری: 60+ تا 40- درجه سانتیگراد
- قطر دیرک (mast) نصب : 60-35 میلیمتر ، 2/4-1/4 اینچ
